3D Guidance medSAFE六自由度跟蹤器

更新：2020/6/1 點擊：

品牌： Ascension
型號： 3D Guidance medSAFE

產品介紹

3D Guidance medSAFE

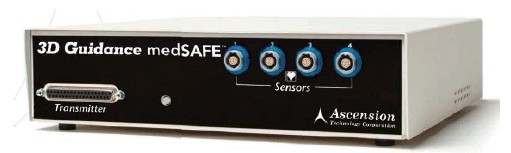

Ascension 3D Guidance medSAFE醫學三維導航係統主機

特征：
1、同時跟蹤四個微型傳感器的空間軌跡
2、工作於沒有電離輻射的三維空間
3、跟蹤靈活沒有逐行跟蹤限製
4、無電源線幹擾
5、應用於醫用導管、探針導航

medSAFE平板發射器

Ascension 3D Guidance medSAFE醫學三維導航係統具有三種直流磁波發生器：平板型、中範圍、小範圍。

medSAFE內窺鏡管

Ascension 3D Guidance medSAFE醫學三維導航係統的微型感應器和醫學設備結合，如導尿管、內視鏡等。幹擾低並且容易設置。1.3毫米的測量頭被安裝在支氣管鏡的頂端，比較容易達到需要探測的深部。深受醫學工作者的信賴。

Ascension 3D Guidance medSAFE醫學三維導航係統有8毫米、2毫米、1.5毫米、0.9毫米直徑的微型直流磁波傳感器，能夠獲取空間位置X、Y、Z和三個偏轉角度6個自由度的數據，用戶可根據不同需要，自由選取。

醫學三維導航係統

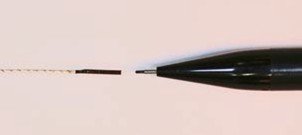

Ascension 3D Guidance medSAFE Model 90 6DOF Sensor Sensor OD = 0.9 mm Cable OD = 0.6 mm Sensor Length = 7.25 mmCable length = 6.6 ft. (2.0 m)

技術指標：

微型直流磁波傳感器	800型號（8毫米），180型號（2毫米），130型號（1.5毫米），90型號（0.9毫米）
傳感器獲取數據的自由度	6個（感應器所處位置的X，Y，Z和感應器的三個偏轉角）
每個傳感器的每秒刷新次數	小範圍和中範圍磁波發生器（375次每秒），平板磁波發生器（162次每秒）
磁波發生器	800型號傳感器中範圍（78厘米半徑球體內）小範圍（46厘米半徑球體內）平板（Z方向46厘米） 180型號傳感器中範圍（58厘米半徑球體內）小範圍（可選）平板（Z方向46厘米） 130型號傳感器中範圍（46厘米半徑球體）小範圍（可選）平板（Z方向46厘米）
偏轉角度範圍	姿態角和方位角（正負180度），正視角（正負90度）
靜態精度	位置（1.4mm均方根），角度（0.5度均（jun1）方根）
靜態誤差	位置（0.5mm，30.5厘米距離時）角度（0.1度，30.5厘米距離時）
輸出信息	各傳感器的X,Y,Z位置坐標，方向角，方向矩陣
接口	RS232, USB, 以太網
輸出數據格式	二進製形式的記錄數據
開發平台	Windows API和驅動程序
技術服務	一年免費

物理參數：

主機物理尺寸	27.9cm x 27.3cm x 6.4cm
磁波發生器物理尺寸	小範圍（6.27cm x 4.6cm x 5.2cm, 3.3m導線）中範圍（9.6cm x 9.6cm x 9.6cm, 3.3m導線）平板（可選）
傳感器	800型號（直徑8.0mm，長度20mm,配有3.8mm直徑，長度3.3m的導線） 180型號（直徑2.0mm, 長度9.7mm,配有1.2mm直徑，長度2m的導線） 130型號（直徑1.5mm, 長度7.7mm,配有1.2mm直徑，長度2m的導線）
電源	100-240V – 50 / 60Hz
環境溫度	15 – 35攝氏度，95%不結露濕度
